De EasyDVBT is niet meer beschikbaar en zal niet meer geproduceerd worden. (END OF LIFE) Voor de functionaliteit van de EasyDVBT kunt u terecht bij de EasyTRX2S en EasyTRX3 met iDVBT optie.

Inleiding DVBT ontvangst versterker

De EasyDVBT maakt het mogelijk om door middel van uw VHF antenne, de digitale DVBT signalen te ontvangen van digitale zenders zoals Digitenne of KPN digitaal .
Bij gebruik van de EasyDVBT, staat uw antenne boven op uw mast waardoor u een veel betere digitale ontvangst heeft en veel minder last van storing. EasyDVBT kan samengevoegd worden met EasySplit-OCB zodat u nog steeds maar een (1) VHF antenne nodig heeft. Wanneer u een EasyDVBT combineert met een EasySplit-OCB wordt als eerste de VHF antenne aangesloten op de EasyDVBT. De EasySPLIT of de EasySPLIT OCB wordt vervolgens aangesloten op de EasyDVBT.

EasyDVBT 2e Generatie

De EasyDVBT is het afgelopen jaar verder verbeterd en zijn enige kleine technische verbeteringen doorgevoerd. Het versterker gedeelte is iets teruggebracht omdat in de praktijk bleek dat sommige TV's hier niet goed mee omgingen. Met name bleek het "tunen" door deze versterking soms problemen te geven. Handmatig "tunen" is dan de oplossing.

Digitenne TV en FM radio ontvanger

De werking van de EasyDVBT is gebaseerd op het scheiden van de frequentiebanden voor de verschillende doeleinden en het versterken van deze frequentiebanden. De consequentie hiervan is dat met de EasyDVBT u DVBT signalen kan ontvangen (DVBT is identiek aan DTT; ATSC; TDT; ISDB ) voor gebruik op uw digitale televisie ontvanger. Met de EasyDVBT beschikt u aanboord van uw schip over de hoogst haalbare digitenne of KPN digitaal DVBT signaal. Door de ingebouwde versterking in de EasyDVBT, heeft uw digitale ontvanger minder problemen met het ontvangen van deze digitale signalen. Naast de verbeterde TV ontvangst heeft u tevens de mogelijkheid een FM-radio, storingsvrij, aan te sluiten. De praktijk heeft tevens uitgewezen dat storing op de FM-radio, ontstaan door acculaders, verdwijnen bij het gebruik van de EasyDVBT.

Karakteristieken

> Antenne splitter, maakt ontvangst van DVBT frequenties mogelijk door middel van een standaard VHF Antenne;
> Geintegreerde versterker;
> Hoge selectiviteit over het gehele frequentiegebied;
> FM radio ontvangst middels de marifoonantenne;
> Stroomaansluiting geschikt voor 9 VDC tot 28VDC

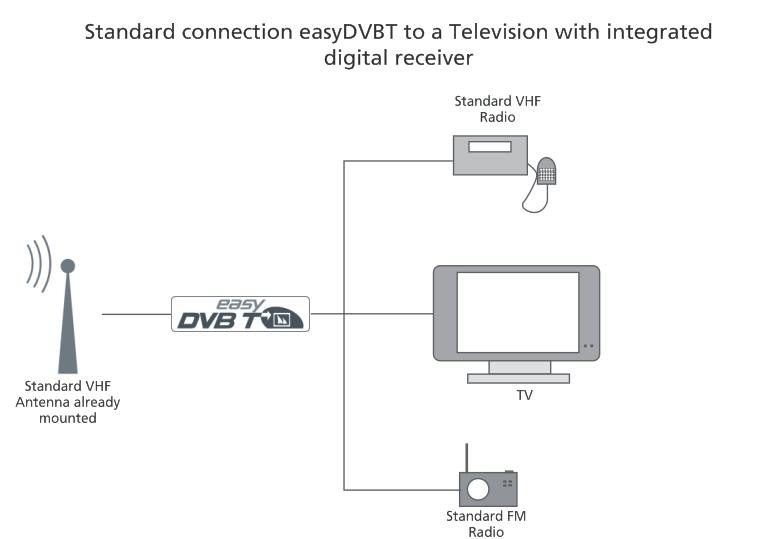

Aansluitschema's EasyDVBT

De EasyDVBT laat zich probleemloos aansluiten. Van belang is dat het als eerste na de antenne gemonteerd wordt. Als tweede kunt u gewoon een AIS ontvanger/transponder met VHF-antennesplitter plaatsen.


Specificaties EasyDVBT

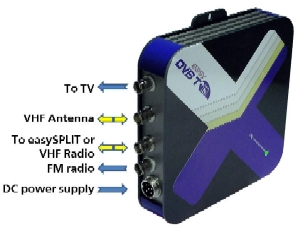

> Frequentie splitter met 1 Transmit/Receive aansluiting tbv de VHF Radio;
> 1 DVBT ontvanger aansluiting;
> 1 FM radio aansluiting;
> VHF Antenne: 50 Ohm, BNC;
> VHF Radio (IN/OUT): 50 Ohm, BNC;
> DVBT Ontvanger: 75 Ohm, BNC;
> FM Radio: 50 Ohm, BNC;
> Aansluitspanning: 9v-28VDC, @<120mA ;
> Omgevingscondities: onder dek, 0 C tot 60 C;
> 140 mm (l) x 140 mm (b) x 35mm (h);
> Gewicht 325gr.

Veel gestelde vragen

Ondersteund de EasyDVBT DVBT2?
Ja, dit wordt ondersteund.

Wat heb ik nodig om een EasyDVBT te gebruiken?
U hebt geen speciale zaken nodig. Het enige wat u moet doen om televisie te kijken, is het aansluiten van de EasyDVBT aan uw VHF antenne, TV (inclusief DVBT ontvanger of losse DVBT ontvanger) en stroomvoorziening.

Welke digitale ontvangers kan ik aansluiten op de EasyDVBT?
Alle bestaande DVBT (DTT; ATSC; TDT; ISDB ) ontvangers, VHF Radio's en FM autoradio's kunnen aangesloten worden op EasyDVBT. Daarnaast kunt u ook een EasySPLIT of EasySPLIT OCB aansluiten voor integratie met uw AIS ontvanger of AIS transponder.

Werkt de EasyDVBT ook tijdens het varen?
Omdat tijdens het varen de VHF antenne continu in beweging is kan geen storingsvrije ontvangst gegarandeerd worden. Uiteraard werkt de EasyDVBT tijdens het varen wel en ontvangt u het hoogst mogelijke signaal.

Kan het kwaad als ik de marifoon gebruik wanneer de DVBT is aangesloten?
U kunt gewoon uw marifoon gebruiken. De DVBT is zo geconstrueerd dat tijdens het zenden met de marifoon het marifoonsignaal niet doorgezet wordt naar de TV en FM radio. Wanneer de marifoon door u gebruikt wordt, wordt de VHF antenne alleen voor de marifoon gebruikt. U ontvangt op dat moment geen radio of TV.

Geeft de ontvangst op stalen of aluminium schepen installatie problemen?
Dit hangt af van de installatie van uw marifoonantenne. Wanneer de antenne geaard wordt door de mast, dan kan het voorkomen dat de koperen buitenmantel van de marifoonantenne, hierdoor geaard wordt. Dit heeft met name consequenties voor de hoogfrequente DVBT signalen. Deze gaan dan verloren. Tot nog toe hebben wij twee klanten gehad met dit probleem. De meest eenvoudige en goedkope oplossing is het voetje, waarmee de antenne op de mast gemonteerd zit, te isoleren. Een alternatief is de montage van een scheidingsfilter. NB. Overigens is het aarden van de alu-mast middels de vhf-kabel een aansluit fout welke mogelijk galvanische corrosie kan veroorzaken.

Gaat de EasyDVBT kapot als deze geen stroom ontvangt terwijl de VHF wel gebruikt wordt?
Nee, dit is geen enkel probleem. U kunt de EasyDVBT uitzetten wanneer deze niet nodig is.

Inhoud verpakking

> EasyDVBT splitter;
> Voedingskabel;
> Coaxkabel;
> Adapter PLC-BNC;
> Gedetailleerde Engelse handleiding.

Probleem oplossen

Ik heb de EasyDVBT geïnstalleerd maar ontvang geen of beperkt TV. Is de EasyDVBT kapot?
Wij hebben inmiddels vele EasyDVBT verkocht maar er is nog nooit een kapot geweest. Het niet ontvangen van DVBT signalen kan een gevolg zijn van een van de volgende factoren:
  • U bent buiten bereik van de DVBT zender;
  • U bent een ander frequentie gebied in gevaren. Uw DVBT ontvanger moet opnieuw ingesteld worden;
  • U ontvangt alleen Ned1 Ned2 en Ned3. In dat geval ontvangt U alleen de zogenaamde "public to air" zenders. Wilt u ook de andere zenders ontvangen dan moet u een abonnement afsluiten bij bijv. Digitenne.
  • U ontvangt wel RTL zenders maar geen Ned1 of anders om. U ziet de zenders wel voorbij komen tijdens het tunen maar u ontvangt geen beeld. In dat geval moet u de tuner van de DVBT ontvanger opnieuw inregelen. Het is ons inmiddels opgevallen dat sommige tuners dit "opnieuw tunen" niet goed doen. Soms is het noodzakelijk handmatig te zoeken of zelf de goede frequentie te kiezen omdat het automatisch zender zoeken niet goed werkt. De oorzaak is mogelijk dat de tuner te snel kiest of te ongevoelig is. U moet dan zelf de juiste frequentie kiezen. Op de KPN site kunt u de frequenties per gebied vinden. Wij raden u aan hiervan een print te maken. Het niet goed kiezen heeft niets te maken met de EasyDVBT.
  • Tijdens installatie werkte de EasyDVBT probleemloos maar nu plotseling niet meer. Zie vorige punt. Het lijkt er op dat DVBT tuners wanneer deze niet aanstaat, iets kan verlopen. Opnieuw tunen lost het probleem bijna altijd op. Mogelijk moet u terug naar de fabrieksinstellingen en dan opnieuw tunen. Uiteraard is dit afhankelijk van de gebruikte tuner en heeft dit niets te maken met de EasyDVBT.
Ik ontvang wel DVBT maar heb toch storing. Hoe kan dit?
Het is altijd mogelijk dat u zich op de rand van het zendvermogen van de DVBT zender bevindt. Opnieuw zenders zoeken verhelpt mogelijk dit probleem. De EasyDVBT versterkt de DVBT signalen maar kan natuurlijk alleen maar versterken wat er ontvangen wordt. Wilt u echter de ontvangstkwaliteit verbeteren dan is het goed om te weten dat de standaard RG58 marifoonkabel in vele soorten en kwaliteiten gemaakt en geleverd wordt. Met name voor de hoogfrequente DVBT signalen is een goede antennekabel met weinig interne verliezen, sterk aan te raden. Uiteraard heeft de ontvangskwaliteit ook te maken met de marifoonantenne en de antenne verbindingen.

Ik heb een EasyDVBT maar de ontvangst is slecht in sommige havens?
Wanneer uw mast niet boven de andere masten uitsteekt kan het zijn dat de DVBT signalen op de hoogte van uw VHF antenne sterk belemmerd worden door het woud van masten om u heen. Zeker in grote jachthavens, met heel veel masten, kan dit een problemen geven (bijvoorbeeld in de zomer op Terschelling). Daarnaast kunnen plaatselijke omstandigheden van invloed zijn. Deze problemen verminderen aanzienlijk wanneer goede kwaliteit antenne kabel incl. connectoren gebruikt worden (zie verder). Ook is een goede antenne in dit soort moeilijke omstandigheden van groot belang. Ingewaterde marifoonkabels en connectoren met grote hoeveelheden soldeer (ook bij mastvoet) zijn vaak de boosdoeners. Bij dit soort ontvangstproblemen raden wij u aan deze verbindingen als eerste te controleren.

In de documentatie van de EasyDVBT staat dat het in sommige gevallen nodig is de antennekabel te vervangen wanneer de kwaliteit van de RG58 kabel/connectoren te wensen overlaat. Om u een indruk te geven van de verschillen is onderstaande tabel opgenomen. Zoals u kunt zien kan een goede kabel al snel 50% verbetering brengen. Voor alle duidelijkheid, over het algemeen is het vervangen van de marifoonkabel ten behoeve van DVBT ontvangst niet nodig. Wilt u echter het hoogst bereikbare, dan zal door het gebruik van een kwalitatief goede kabel en antenne, het ontvangstbereik (van VHF, DVBT en AIS) sterk verbeteren.

Verliezen in dB. per 30 meter

FREQUENCY MHz. AIRCELL 7 RG 58 RG 213
10 MHz. 0.81   0.60
100 MHz. 2.01 4.90  2.10
145 MHz. 2.40 5.42  2.59
432 MHz. 4.29 10.12 4.81
500 MHz. 4.72 11.00 5.09
1000 MHz. 6.85 16.64 7.83
1296 MHz. 7.95 19.66 9.14
1800 MHz. 9.72 25.00 11.28
2000 MHz. 10.30 26.67 12.68
2304 MHz. 11.55 29.60 14.17
3000 MHz. 13.35 35.97 17.83
